利用NX軟件二次開發工具實現復雜零件快速建模

2021-03-0314:23

背景：隨著市場經濟的發展，企業競爭越來越激烈，要求企業必須縮短產品的開發周期、生產周期、降低生產成本、提高產品質量，實現新產品的快速開發、原有產品的快速交貨。企業要實現這一目標，必須改進傳統的產品設計制造方法，掌握數字化制造技術，才能夠掌握市場的主動。本次案例的客戶是一家標準的來圖加工型的離散型制造企業，主要加工產品為葉輪葉片，企業技術人員負責利用NX進行三維圖紙的建模與數控編程工作。

挑戰：目前客戶接到的訂單圖紙均是二維圖紙，需要客戶的技術工程師使用NX軟件完成建模和編程的工作。由于葉片的模型數據都是以點數據存在的，工程師每次都需要依據點-線-面-體的方式來創建三維模型，過程復雜，容易出錯，效率完全基于工程師的經驗和熟練程度，不利于新人的接手。同時整個過程都是熟練工作，無任何技術含金量。

客戶葉片模型

成功的關鍵：

2  全參數建模的設計理念

2  NX的PTS產品工作室模板功能

2  基于Grip語言的NX二次開發

實施成果：

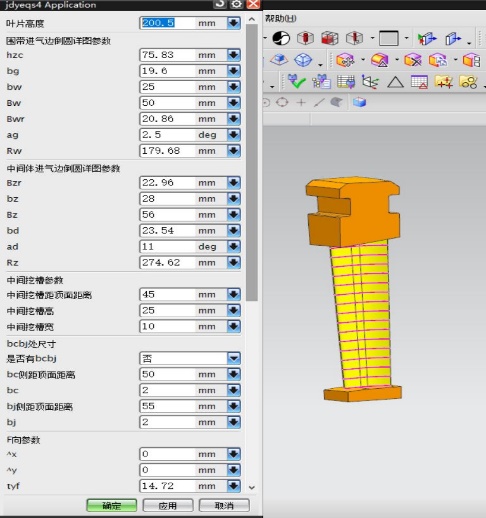

l  多種不同類型的葉片模型，用一個對話框完成參數輸入，模型自動生成。

l  無經驗的新人工程師簡單培訓就可以接手復雜建模的工作。

l  設計水平統一，穩定性高，出錯率近乎為0。

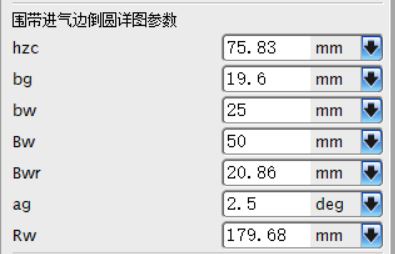

輸入?yún)?shù)即獲得對應的三維模型

NX二次開發的優勢

類似于本案例中的客戶需求有很多，客戶處的技術人員很多的精力都是忙于做著相同的重復性工作，NX二次開發的優勢就在于利用NX開放的代碼及接口，可以幫助客戶在使用軟件中，減少操作步驟，更加智能的針對客戶特定的產品，實現特定的功能。另外伴隨著自動化程度的提高，客戶的管理層可以敢于把復雜的建模工作交給經驗相對少的工程師，而不用擔心出錯。讓技術能力強的工程從繁重的重復性工作中抽離出來，完成更加具有挑戰性的研發及創新的工作中去。

我們明威科技一直努力提升提供定制化的技術服務的能力，發揮西門子PLM系列解決方案的價值，協助客戶夯實智能制造數字化的核心能力。

為客戶培訓二次開發工具
